  Durchsatzmessung mittels iperf im browser
Geschrieben von: DK2FK - 12-03-2023, 20:34 - Forum: Software - Antworten (1)

Eine Durchsatzmessung zwischen zwei Knoten im Mesh kann auch im Browser durchgeführt werden. Dazu wird eine URL aufgerufen die nach dem folgenden Schema aufgebaut ist

Code:
http://<sender>.local.mesh:8080/cgi-bin/iperf?server=<receiver>

Hierbei wird jeweils die ausgehende Bandbreite vom lokalen/ausgewählten Knoten zu einem anderen Knoten im Netzwerk gemessen.

Optional kann noch das Protokoll (udp oder tcp) definiert werden, indem
Code:
&protocol=<udp|tcp>
angehängt wird.

Eine praktische Hilfe bekommt man, wenn man http://localnode.local.mesh:8080/cgi-bin/iperf aufruft.

Bitte beachtet, dass das "laden" eines Bandbreiten tests die gesamte Dauer des Tests von 10s ist.

Drucke diesen Beitrag

  Notfunk-Eindrücke von der Amateurfunktagung München 2023
Geschrieben von: DM4AB - 12-03-2023, 20:17 - Forum: Ankündigungen - Antworten (2)

Hallo zusammen.

Der Samstagmorgen der Amateurfunktagung 2023 in München stand sehr fest unter dem Eindruck des Notfunks in Form von HAMNET und AREDN. Wie wir für uns auch schon erkannt haben geht beides sinnvoll Hand in Hand und ergänzt sich unter Umständen ganz hervorragend. (Programm der Tagung als Kopie im Anhang dieses Posts).

Exclamation Den Tagungsband gibt es als Book on Demand in Papierform oder zum Download (6.49€). Ich würde darum bitten, bei Interesse wenigstens die Download-Variante zu wählen. Geht prima, und ein Teil der Einnahme aus dem Download fließt den Veranstaltern zu und sichert die nächste AFu Tagung. Daher bitte --> selbst herunter laden!
Der EBook Reader von IceCream macht einen ganz guten Eindruck (https://icecreamapps.com/de/Download-Ebook-Reader/)

Im Eingangsbereich der Messe (ich habe vergessen, davon Bilder zu machen, hat jemand welche?) gab es eine AREDN Link-Strecke mit Telefonen, Akkus, Mikrotiks und Ubiquiti Nanostations, Microtik hAP im Einsatz... alles, was wir inzwischen auch schon kennen, eine kleine Nebenstellenanlage auf einem Laptop und einigen IP Telefonen.

Die beiden Notfunk-Vorträge des Samstagmorgen fanden in einem völlig überfüllten Seminarraum statt. 80 Teilnehmer hätten wohl teilnehmen dürfen, im Raum waren es gefühlt 100. Ich saß am Anfang auf dem Boden, denn die Fensterbretter waren schon alle belegt.


Der erste Vortrag von Markus (DL1MDR) vermittelte einen sehr lebhaften Eindruck von den Aktivitäten im Distrikt C. Das war sehr beachtlich! Markus ist irgendwie bei der Feuerwehr tätig und gleichzeitig als Distrikts-Referent Notfunk mit dem DARC Referenten Oliver und vielen anderen Funktionären regelmäßig unterwegs. Praktische Probleme wie die Verwendung von HAMNET Struktur für AREDN, portable Installation von AREDN Mesh-knoten und ähnliches haben die Funkkollegen dort schon mehrfach angefragt bekommen, vorgeführt und sind mit einigen Gemeinden und Landkreisen sehr intensiv unterwegs.
Es scheint in Oberbayern genau so zu sein, wie wir uns das auch schon gedacht haben. Interesse ist da, in Oberbayern aber so intensiv, dass die Landkreise und Gemeinden schon nach Lösungen fragen und diese wohl zum Teil auch richtig einfordern: "Was könnt ihr uns anbieten?"
Kommunikation in Form von Telefonen scheint tatsächlich (ich war da bisher skeptisch) ein oft nachgefragter Dienst zu sein. Daten-Übertragung auch, dann aber insbesondere Bild-Übertragung z.B. als FAX-Ersatz. Darüber muss man evt. nochmal genauer nachdenken. Vielleicht kommt der alte Scanner ja doch noch einmal zu neuen Ehren?
Für Markus war auch das Thema Spannungsversorgung relevant und teilweise noch ungeklärt. Viele der bisher besichtigten Standorte sind verschattet, auf Türmen im Wald oder ähnlich, d.h. es gibt keine einfache Möglichkeit zum Aufbau von Solarmodulen zum Aufladen von Akkus.
Nachdem die Bedarfslage von Seiten der Gemeinden und Landkreise vorliegt sind Standorte gar kein Problem. Im Gegenzug erwarten die Gemeinden im Bedarfsfall exklusiven Zugriff (so habe ich das verstanden) und entsprechende Verfügbarkeit des Dienstes.

Der zweite Vortrag von Jürgen (DL8MA) ging wie angekündigt stärker auf die möglichen Synergien der beiden sehr ähnlichen Hardware-Konzepte AREDN und HAMNET ein und zeigte mögliche Verknüpfungen auf. Die technischen Aspekte waren Großteils unserem Kenntnisstand entsprechend nicht neu.

Ich hatte den Eindruck, dass der Distrikt C deutlich weiter ist als wir in Württemberg, was aber vermutlich zu einem Stück weit auch an den Bedarfsträgern liegen dürfte und deren Interesse und nachfrage-Intensität. Ich denke, in Bayern ist hochwasserbedingt die Sensibilität fürs Notfunken einfach höher.

Viele technische Themen scheinen generell noch ungeklärt (brauchen Bastel-Aufwand, sind aber erreichbar), die organisatorischen standen bei beiden Vorträgen im Vordergrund. Jedem Bedarfsträger muss man aber etwas zeigen können, sonst macht der Kontakt keinen Sinn. Zum Demonstrator braucht es z.B. wohl kein durchdachtes Energieversorgungskonzept. Da hat jeder genug Fantasie, sich Lösungen vorzustellen.

Wink Ich glaube, generell sind wir mit unserem Ansatz "Ulm goes AREDN" und den Plänen für einen Notfunk-Sommer im Ulmer Raum richtig unterwegs!

Weitere Kommentare, Ergänzungen und Bilder herzlich willkommen!
73 de Andreas.



Angehängte Dateien
.pdf   AFu-Tagung_2023_FLYER_final_2.pdf (Größe: 934.03 KB / Downloads: 55)
Drucke diesen Beitrag

Information MeshChat
Geschrieben von: DK2FK - 12-03-2023, 20:12 - Forum: Software - Antworten (1)

Aktuell sollte MeshChat 2.7 von https://github.com/kn6plv/meshchat genutzt werden (Danke, Dominik!).

Meine aktuelle Konfiguration ist (Seite "Port forwarding, DHCP, and Services" unter "Advertised Services")

  • Name: MeshChat-P14
  • Link: ja
  • URL: http://<nodename>:8080/meshchat

Hierbei ist zu beachten, dass sich nur Knoten mit dem gleichen Namen sehen.

Die ersten Tests haben wir mit dem auto-generierten Namen von DG6SK gemacht ("Mesh-Chat-1910"). Um die Konfiguration zu vereinfachen empfehle ich allen, auf MeshChat-P14 als Namen umzusteigen

Drucke diesen Beitrag

Information Mikrotik Router Boards haben einen "license key"!
Geschrieben von: DM4AB - 12-03-2023, 19:48 - Forum: Hardware - Keine Antworten

Hallo zusammen.

Ich wollte gerade auf dem hAP ac lite (RB952UI) mal wieder die Original-Software von Microtik aufspielen und war auf der Suche nach einer Anleitung dazu. Bei AREDN konnte ich auf die schnelle nichts finden und habe deshalb bei openWRT nachgesehen. Erstaunt musste ich feststellen, dass man einen license key auf den Geräten hat, der durch ein SW-Update wohl eigentlich nicht zerschossen wird, den man aber sicherheitshalber wohl besser speichern sollte.

Exclamation Eine Anleitung zum Speichern ist hier: https://openwrt.org/toh/mikrotik/common.

Mit dem Re-Install bin ich noch nicht fertig, erwarte damit aber keine weiteren Probleme.
Sollte es die geben. werde ich diesen Eintrag aktualisieren.

73 de Andreas.

Drucke diesen Beitrag

  Frei-"Feld"-Messung zwischen zwei Nanostations M5
Geschrieben von: DM4AB - 06-03-2023, 00:14 - Forum: Experimente - Keine Antworten

Hallo zusammen.

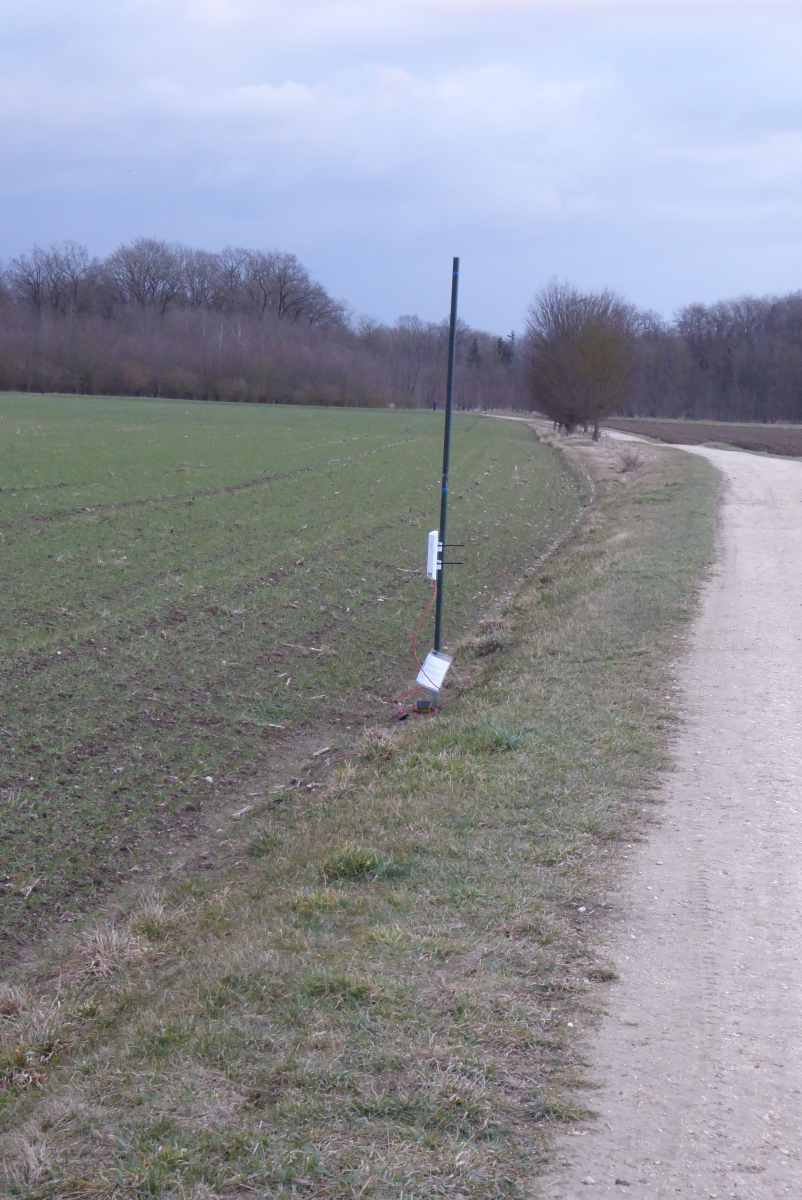

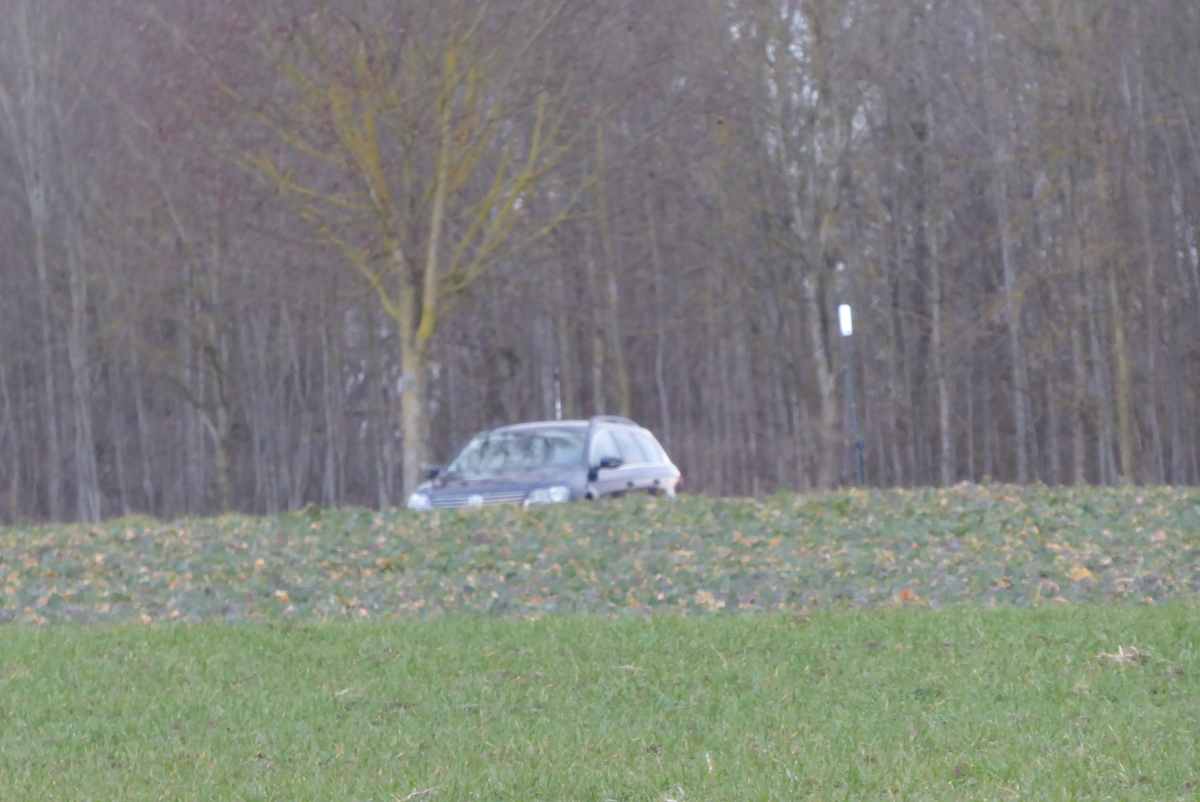

Letztes Wochenende hatte ich einen Testaufbau wie unten auf den Bildern gezeigt zwischen zwei Nanostation M5. Das Feld war relativ eben zwischen beiden Stationen. Der erste Versuch war mit beiden Stationen in 1m Höhe über Grund in der Erwartung, dass sich die Bodennähe erhöhte Dämpfung bemerkbar macht. Realistisch war zwischen beiden Stationen ein bisschen Einschnürung, d.h. etwa in der Mitte Sichtline war die Sichtlinie vielleicht 0.6m über Grund. Die Skizze zeigt den Querschnitt. Die beiden Stationen waren 180m voneinander entfernt.

Hier (https://circuitdesign.de/technical_tools/fresnel-zone/) kann man den Radius einer Fresnelzone berechnen. Bei einer Frequenz von 5.6GHz und 180m Abstand ergibt sich ein Radius, der sich in eine minimal wünschenswerte Antennenhöhe von 1.6m übersetzt.

Entsprechend Skizze erreiche ich mit meiner Einschnürung nicht die gesamte Fresnelfäche sondern berechnet fehlen mir 1.8m^2 von der Gesamtfläche von rund 8m^2, also ~25% Flächenverlust, das sollte durch die zu kleine Aufbauhöhe zu einer zusätzlichen Dämpfung von 1.25 dB führen.

Was habe ich gemessen?
Montagehöhe 1m   --> ~-58dBm, SNR ~36dB
Montagehöhe 2m   --> ~-48dBm, SNR ~48dB

Der gemessene Unterschied in Signalstärke beträgt etwa 10dB, und ist um ein Vielfaches höher als die zu erwartenden 1.25dB.
Wie kann man sich das erklären?




Drucke diesen Beitrag

Photo AREDN Transport Netzwerk
Geschrieben von: DH1DH - 05-03-2023, 20:47 - Forum: Experimente - Antworten (2)

Hallo ihr,

anbei mein Setup für eine Internetversorgung. Der erste, grundsätzliche, Gedanke war AREDN ausschliesslich nur als Transportnetzwerk (Bereitstellung von Links) zu nutzen. Aufgrund der Verschlüsselung nur auf ISM Frequenzen. Das Netzwerk hat nur so wenige Nodes weil ich leider nicht mehr habe, lief aber produktiv problemlos einige Tage am Stück völlig stabil.

Grüsse Dieter
vy 73 de DH1DH


[Bild: aredn_DH1DH_202302.png]

Drucke diesen Beitrag

  Hilfe zur Benutzung, Einstieg
Geschrieben von: DM4AB - 05-03-2023, 12:12 - Forum: Organisatorisches - Keine Antworten

Möglicherweise seid ihr ähnlich unerfahren wie ich im Umgang mit einer Forums-Software.
Daher habe ich ein paar einfache Hinweise hier zusammengefasst.
Entsprechend Euren Fragen wächst dieser Beitrag weiter. Vielleicht lohnt sich ein Abonnieren (mehr dazu unten).
73!


Passwort ändern
Das Konzept dieses Forums basiert auf Control Panels (CP), die ihr oben links findet.
Wenn man aus dem Panel zurück möchte zum Forum, dann geht das oben rechts "Forum ansehen".



Beiträge oder ganze Foren abonnieren
Damit ihr über Neuigkeiten auf dem laufenden bleibt, oder ein Thema gezielt verfolgen könnt ohne ständig im forum nachsehen zu müssen, könnt ihr einen einzelnen Beitrag oder ein ganzes Forum abonnieren.






Antworten senden
Es gibt vier verschiedene Möglichkeiten, eine Antwort zu einem Beitrag zu senden.
  • Zum einen ist am Ende jedes Beitrags ein Feld "Schnellantwort", das nur ASCII Text akzeptiert, dafür aber schnelle Antwormöglichkeit erlaubt.
  • Voll formatierbare Antworten im Forum erstellt man nach dem Klick auf "Antworten" (s. Bild unten).
  • Daneben gibt es die Möglichkeit, eine Private Note (PN) an einem Forumsteilnehmer zu senden. Diese wird in der Forums-software in Eurem Control Panel verwaltet und konfigurierbar auch an eine Email Adresse weiter geleitet.
  • Genauso kann auch direkt eine Email an den Autoe geschickt werden mit dem Email Icon.


Drucke diesen Beitrag

  Präsentation am 5. März 2023, HAMNET & AREDN im Notfunk
Geschrieben von: DM4AB - 05-03-2023, 02:41 - Forum: Ankündigungen - Antworten (1)

Jürgen (DL8MA) informiert das untenstehende.
Falls Ihr einen gasteinstieg braucht oder ähnliche Wünsche an Jürgen habt,
kontaktiert ihn bitte direkt unter dl8ma@amateurfunk.de



hallo,
ich werde am Sonntag-Abend eine Kurz-Präsentation über "HAMNET & AREDN im Notfunk" auf treff.darc.de halten.
Uhrzeit:  20 Uhr
Dauer: ca. 1 - 1,5h

=> https://treff.darc.de/d/#/Teilnehmer/89JlSb41

Zielgruppe:  YLs bzw. OMs mit Grundlagenwissen über HAMNET und AREDN

73 de Jürgen, DL8MA

Drucke diesen Beitrag

Photo Über dies Forum
Geschrieben von: DM4AB - 05-03-2023, 00:53 - Forum: Organisatorisches - Keine Antworten

Hallo zusammen.

Es ist Anfang März 2023 und unsere Bemühungen für ein gemeinsames Notfunknetz auf AREDN Basis in Ulm, um Ulm und um Ulm herum haben sich sehr gut entwickelt! Leider auch ein wenig die Flut an Emails, die wir uns gegenseitig schicken und auch der Themen, die wir dabei zu lösen versuchen.

Es bietet sich daher an, ein einfaches Forum einzurichten, was hiermit hoffentlich erreicht wird. Dieses Forum erlaubt die Bündelung von Themen und ein gezieltes informieren, wenn es bei einem Thema etwas besonderes oder neues gibt.

Dieses Forum ist realisiert mit der freien Software mybb und selbst gehostet.

Die Domain amateurfunk-ulm.de gibt es seit Mai 2022.
Das Angebot dort ist allerdings noch recht dünn, anregungen herzlich willkommen!



Drucke diesen Beitrag
