  Treffen am Dienstag, 21.03. ab 19:30 Uhr
Geschrieben von: DM4AB - 19-03-2023, 16:01 - Forum: Ankündigungen - Keine Antworten

Hallo zusammen.

Es scheint höchste Zeit, dass wir uns mal wieder treffen zum Fachsimpeln und Ausprobieren. Inzwischen sind wir vermutlich alle ein Stück weiter und schlauer geworden. Mein Vorschlag wäre, dass wir alle mit möglichst viel verschiedenem AREDN-fähigem Equipment wieder im Freiraum treffen. Dazu ist sicher richtig und wichtig, einen Laptop dabei zu haben, und vermutlich sind eine eigene Steckdosenleiste oder geeignete Akkus kein Fehler?

am Dienstag, 21.03., ab 19:30 Uhr, im Freiraum in Ulm

Zur Vorbereitung der Konfiguration der AREDN Knoten habe ich hier etwas zusammen gestellt (Zusammenfassung oben im Post, Details folgen weiter unten, https://forum.amateurfunk-ulm.de/showthread.php?tid=15). Ich stelle mir vor, dass wir in dem verlinkten Post schrittweise ergänzen, welche Konfigurationen für uns in Ulm relevant sind.

Agenda-Vorschlag für Dienstag:

  1. Hamnet vs. AREDN wann und wozu nehmen wir die beiden jeweils? (Andreas, alle)
  2. Konzept-Vorstellung Hamnet Maritim (Andreas)
  3. offenes Experimentieren mit dem mitgebrachten Equipment (alle)

73 de Andreas.

Link zum Treffpunkt: https://www.ulm.ccc.de/about/

Drucke diesen Beitrag

  Draußenfunken in Albeck
Geschrieben von: DM4AB - 18-03-2023, 01:45 - Forum: Feldtests, praktische Versuche - Keine Antworten

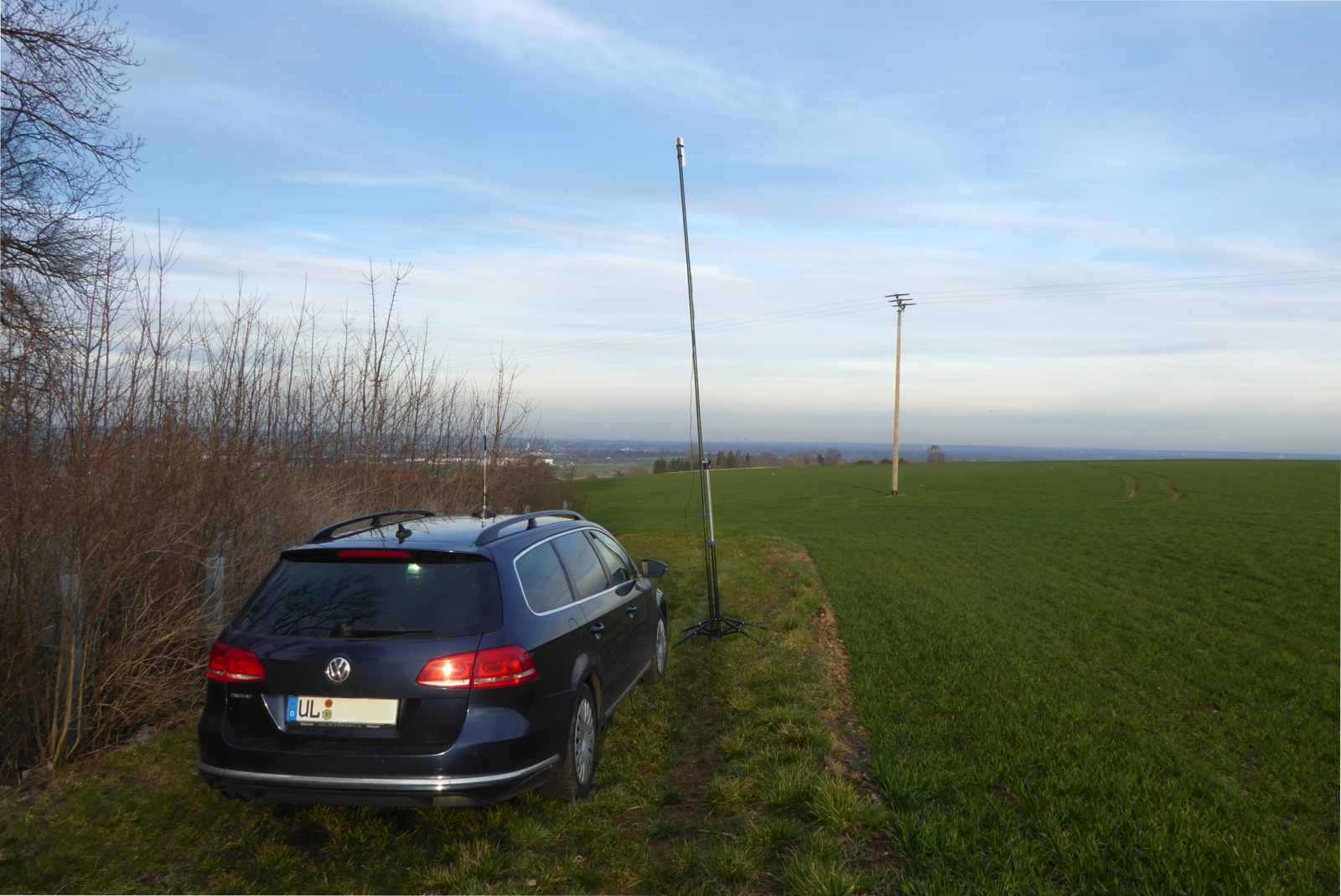

Hamnet-Pirsch: Bericht vom Draußenfunken 17. März, Höhe vor Albeck

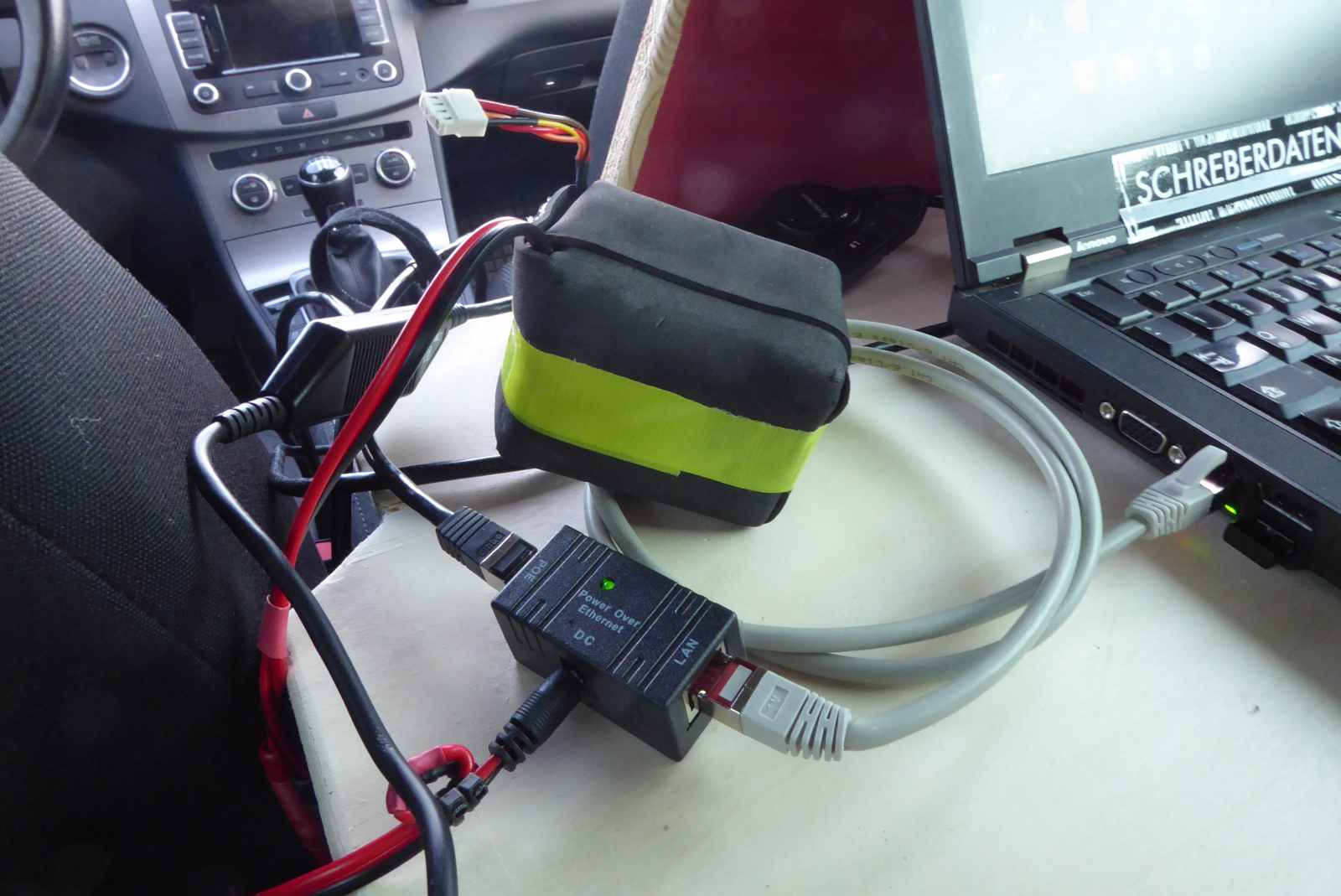

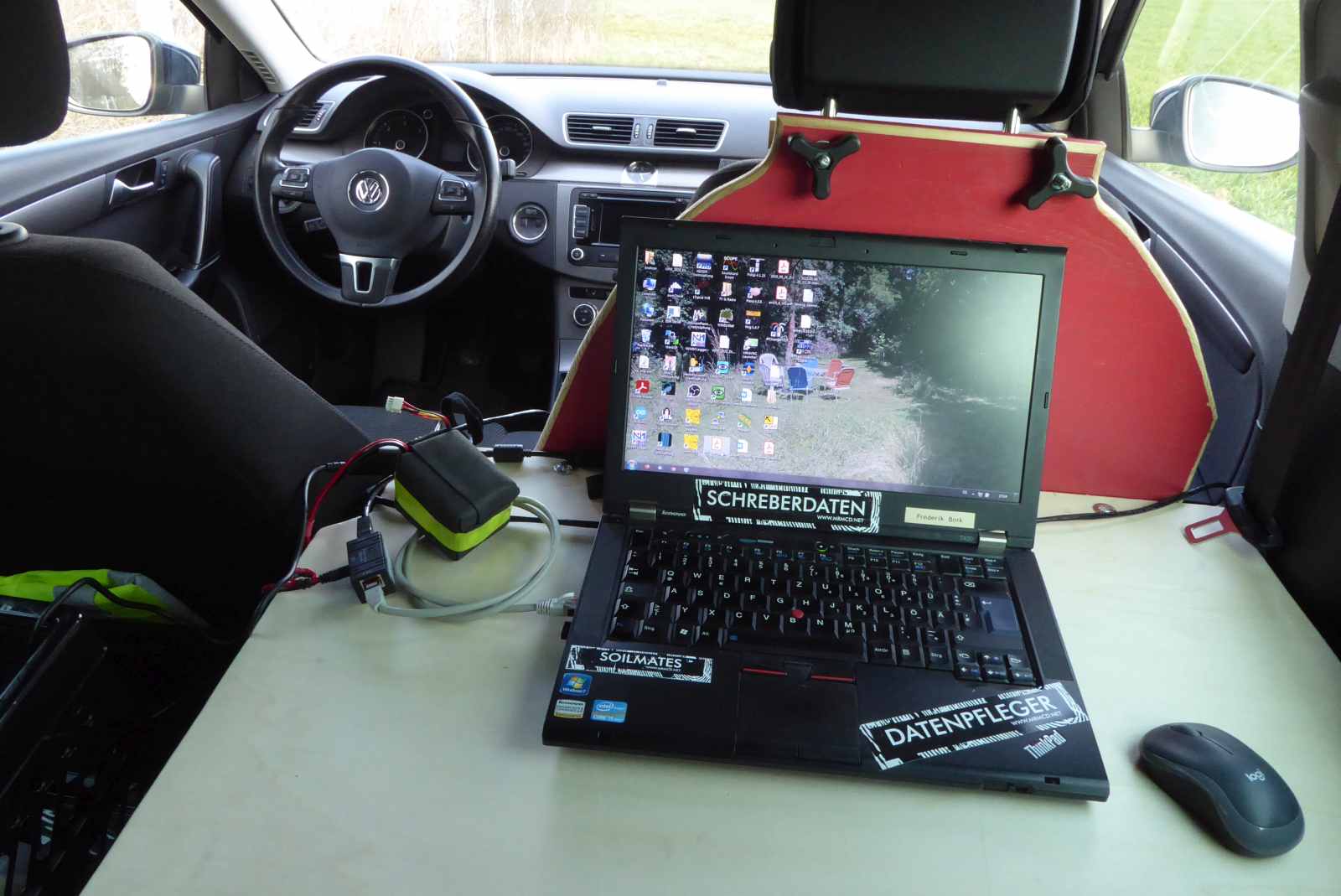

Ich war heute Nachmittag bei noch schönem Sonnenschein auf der Pirsch nah Signalen aus Günzburg oder Dillingen (Meteoturm). Mit dabei ein Laptop, eine Nanostation M5, ein Fahrradmontage-Ständer und 4 Bundeswehr GFK-Stangen. Mehr dazu auf den Bildern im Anhang.
Die genaue Funk-Location war hier: https://goo.gl/maps/UD6SPPbaksHuwEE1A

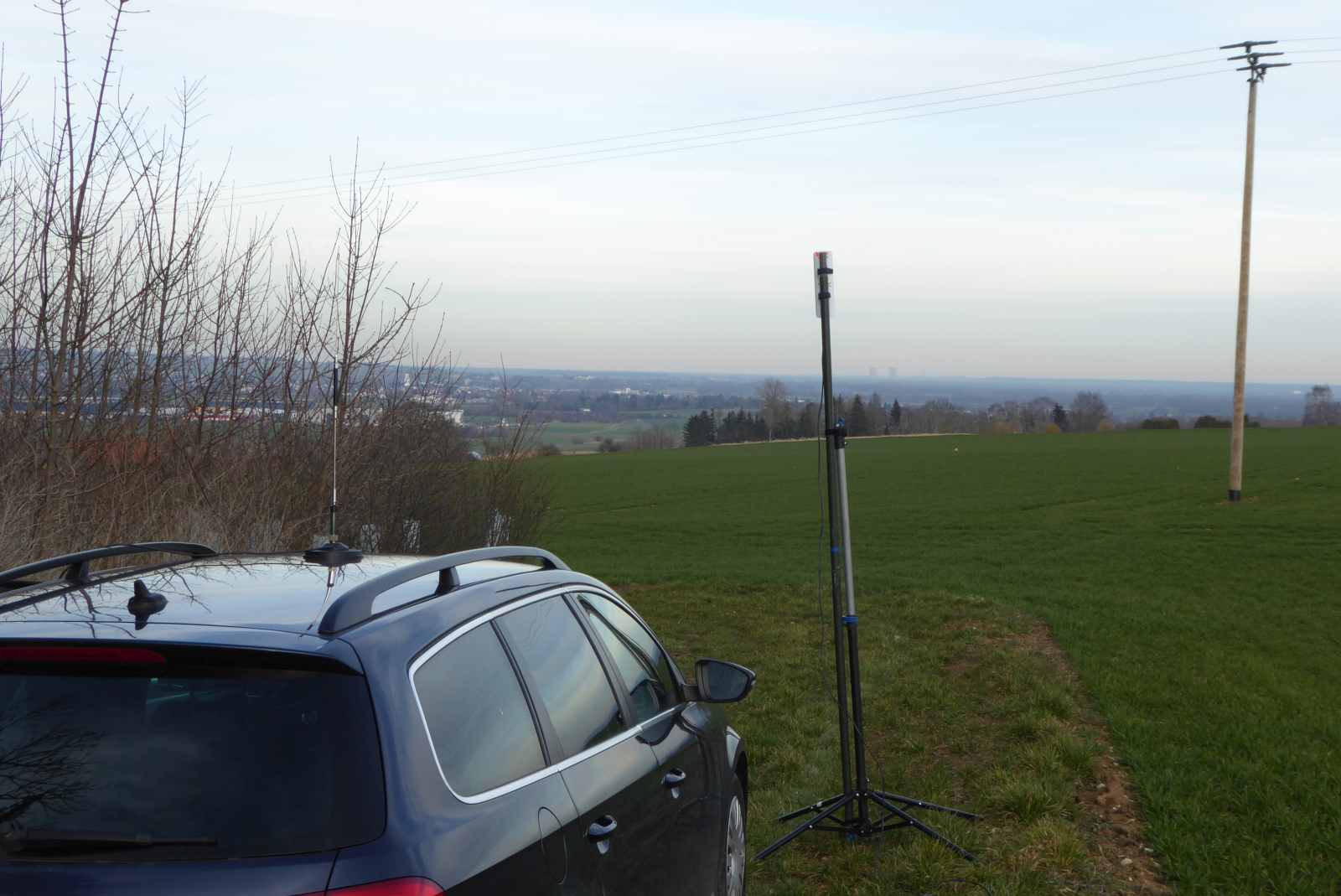

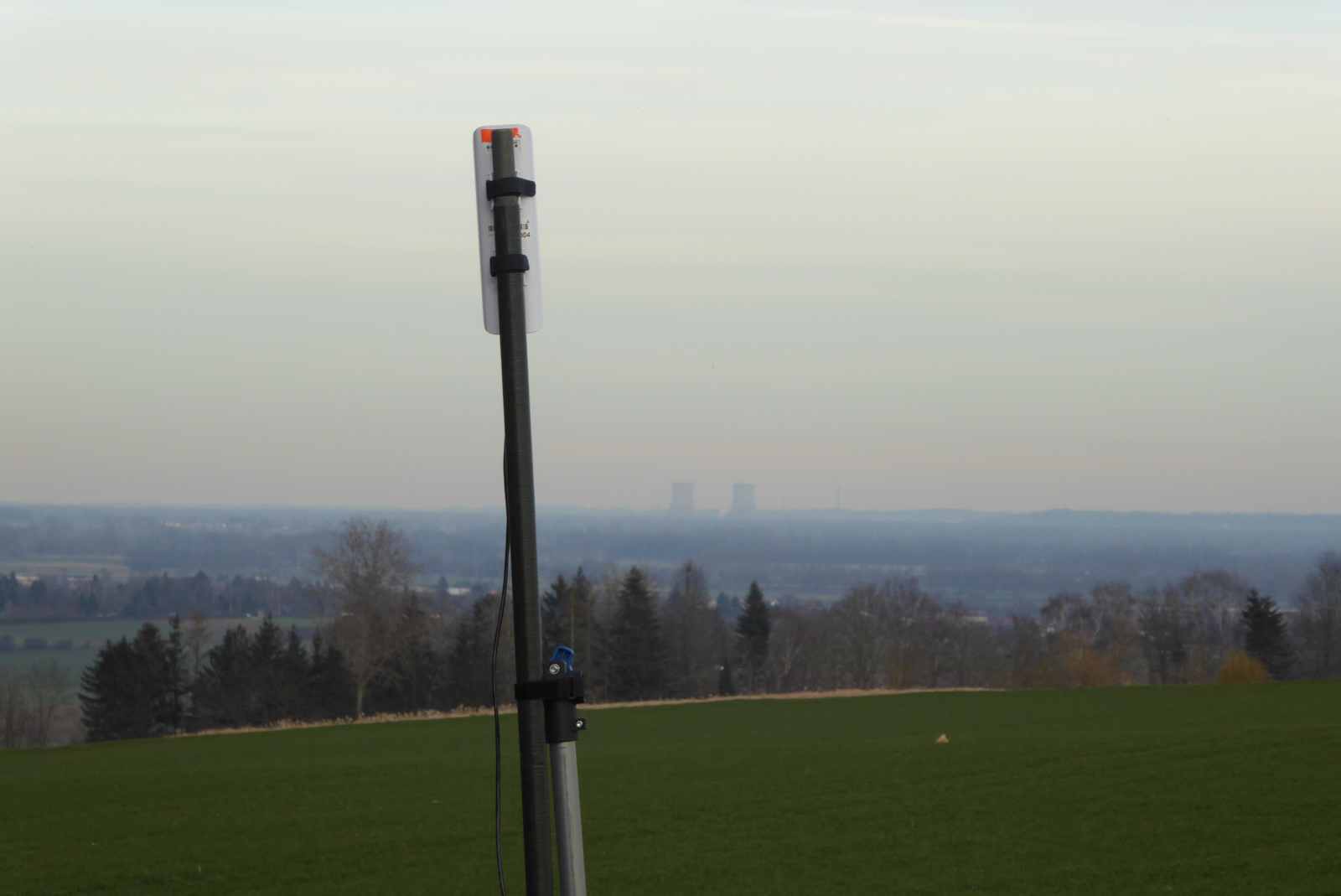

Zunächst habe ich versucht, mit 2m Mast Signale zu erhaschen, dann mit 4m Mast. wesentliche Unterschiede waren nicht zu erkennen. Generell funktionierte die Verbindung nur lückenhaft, das Laden einer Google Seite mittels Browser (http) war nicht möglich, ftp Verbindungen funktionierten aber trotzdem zeitweise mit ~150kByte/sec. Ein Upload war schwierig, der Download funktionierte oft deutlich besser.

Der Grund dafür liegt vermutlich in den vielen einzelelemente, die für eine Google Seite geladen werden müssen. Bliebt ein paket hängen, hängt die ganze Seite. ftp mittels FileZilla schien da deutlich zuverlässiger und lieferte oft ein gutes Ergebnis.

Scanergebis bei 2m Aufbauhöhe (S/N) bzw. 4m (s/N) Höhe und (Kanal)
HAMNET-DB0DLG-DB0GZL   -82/-102   -80/-103   135
HAMNET-DB0DLG-USER5     -86/-103   -85/-102   139
HAMNET-DB0GZL-USER5     -84/-102    -84/-102   147

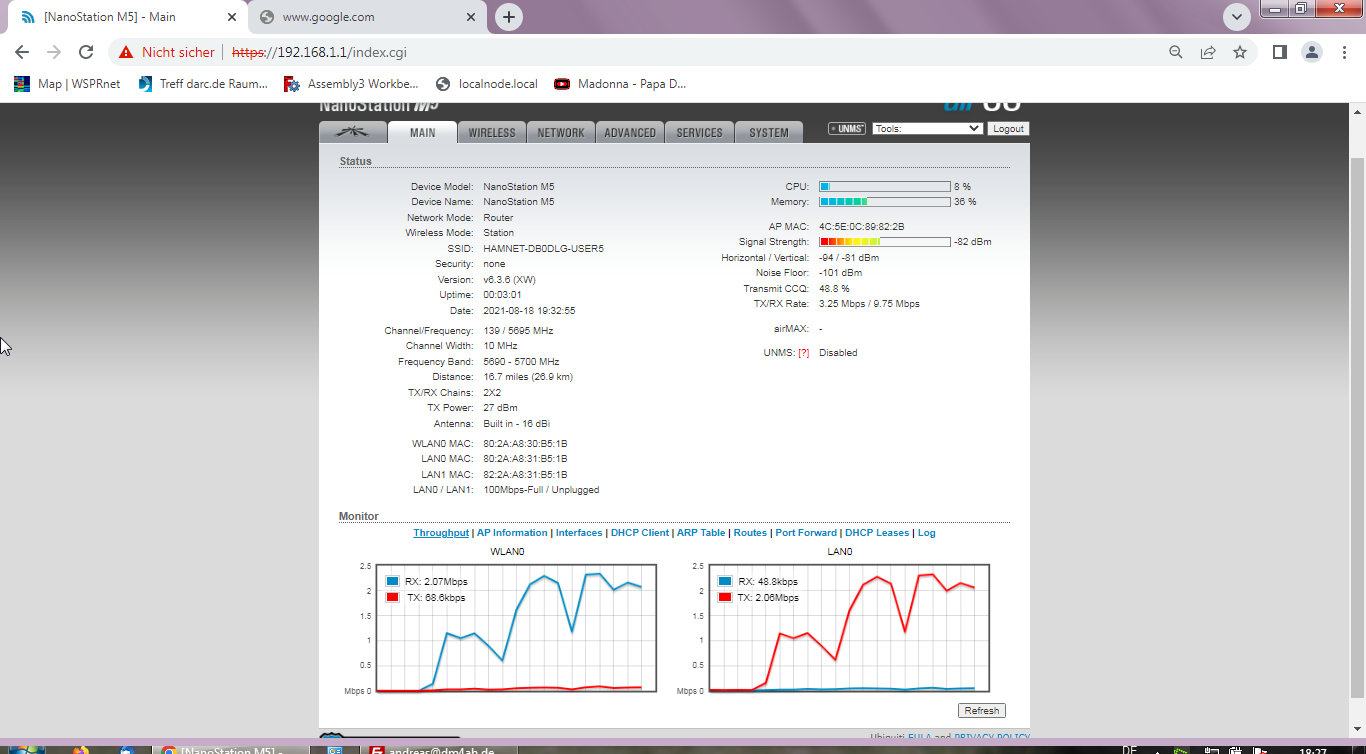

Typischer Verlauf eines Downloads im Ubiquiti Panel:


Verteilung der erreichten Modulationsmodi (=gemischt, einfache Modi):


meine Sendeleistung: 27dBm, Gewinn 15dBi (EIRP 42dBm)
für MCS0 bei NS5M erforderlich nach Datenblatt: -96dBm, für MCS5: -83dBm

Meteoturm: 30dBm, 12dBi (=EIRP 42dBm)
für MCS0 erforderlich: -93dBm (angeblich weniger empfindlich als NS5M?)

meine Interpretation:

  • die Linkbudgets sehen ähnlich aus,
  • Uploads waren trotzdem deutlich schwieriger und brauchen häufiger ab als Downloads
  • vermutlich ist im Meteoturm das S/N schlechter als bei mir auf dem Feld (=mehr Störungen dort?)

73 de Andreas.



Angehängte Dateien Thumbnail(s)

Drucke diesen Beitrag

  Versuch Frequenzplan 5GHz in unserer Gegend
Geschrieben von: DM4AB - 16-03-2023, 22:42 - Forum: HAMNET - Keine Antworten

dm0ulm 5785   10MHz    user unklar

db0gzl   5675    10MHz   leipheim    dillingen
            5705    10MHz   leipheim    ichenhausen

db0dlg  5685     10MHz   dillingen    aalen
            5725     10MHz   dillingen   donauwörth
            5675     10MHz   dillingen   leipheim
            5785     10MHz   dillingen   ulm
            ??                      dillingen   mittagberg

db0bib  5795      ?           biberach   db0vw  höchsten

db0oal   5685     10MHz   tegelberg   hohenpeissenberg

db0saa  5685      10MHz   aalen        dillingen
            5765      10MHz   aalen        aalen

Drucke diesen Beitrag

  Link-Sammlung für gute Software im Internet
Geschrieben von: DM4AB - 15-03-2023, 22:57 - Forum: Software - Keine Antworten

Ausbreitungs-Simulation, mögliche Abdeckungen:


Ergänzungen bitte als Kommentar zum Eintrag (wird dann fortlaufend ergänzt zu einem umfangreichen Eintrag = Link-Liste)

Drucke diesen Beitrag

  Aufbau Analyse von DM0DLG (DB0FHN)
Geschrieben von: DM4AB - 15-03-2023, 22:52 - Forum: HAMNET - Keine Antworten

Auf Basis der im Internet verfügbaren Informationen ist der Hamnet Knoten im Meteoturm (DM0DLG) wie folgt aufgebaut.

Für Linkstrecken:

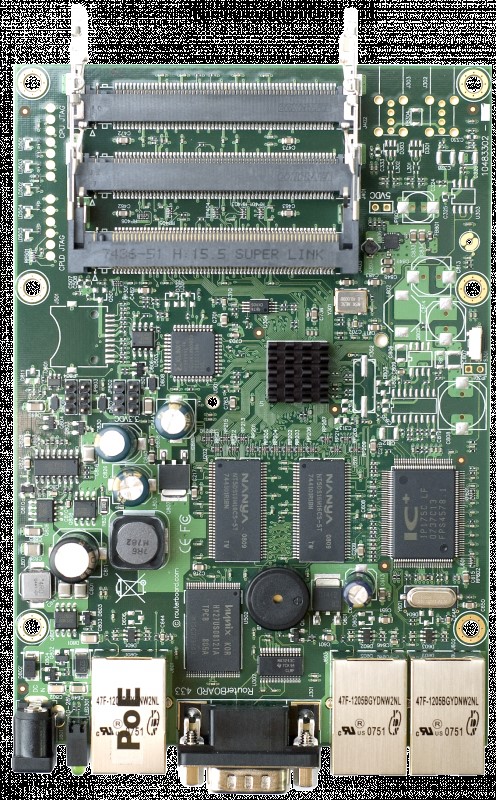

  • mit Mikrotik-Router Board mit typ. 3 Ethernet Ports
    (RB411, Vorgänger: RB411; bei DB0FHN: auch RB711, weniger Ausgangsleistung, nut 1 Port)
  • in welchen mini PCI Steckkarten stecken als WLAN Transceiver (MikroTik - R52HnD (2.4GHZ / 5 GHz))


Für User-Zugänge:

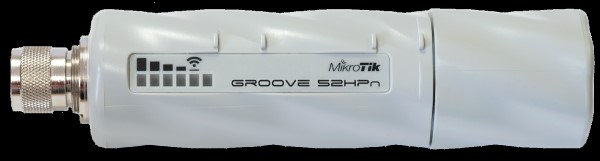

  • MikroTik GrooveA 52HPn, 2,4/5 Ghz, 80€ mit Antenne, 27dBm
  • MikroTik Groove Metal 52 ac, 2,4/5 Ghz, 120€ + 50€ Antenne, 31 dBm


Antennen:
  • Rundstrahler z.B. Horizon IH-G12-F5458-V
  • .

DM0DLG:
Gesamtdarstellung: https://www.dropbox.com/s/j1q144l6env77l...G.gif?dl=0
Weitere Infos hier: http://www.myway.de/dg6may/index.html?ht...y/dlg.html

"13cm: 2397 MHz (5 MHz Bandbreite), Mikrotik Metal 2SHPn, 1W an Rundstrahler TL-ANT2412D (1,2m, 12dbi)
6cm: 5695 MHz (10 MHz Bandbreite), Mikrotik Metal 5SHPn, 1W an Rundstrahler Gold SAG-5457-12 (0,75m, 12dbi)"

DM0FHN Konfiguration: https://www.dropbox.com/s/p5jiuseblx4be3t/DB0FHN.gif
Anleitung zur Konfiguration von Mikrotik Routern (RB411, RB433) als User-Zugang im Anhang.



Angehängte Dateien
.pdf   Mikrotik-HAMNET-User-Manual_V1.32.pdf (Größe: 502.81 KB / Downloads: 250)
Drucke diesen Beitrag

  DokuWiki auf server df7pe-xubuntu
Geschrieben von: DF7PE - 14-03-2023, 02:08 - Forum: Software - Keine Antworten

Ich habe auf meinem Server df7pe-xubuntu hinter dem Knoten df7pe-2 ein DokuWiki installiert.

http://df7pe-xubuntu.local.mesh/dokuwiki

Ihr kommt auch auf der Node Statusseite über Mesh Status auf den Link wenn ihr einen Tunnel zu df7pe-1 habt.

Auf der Startseite gibt es eine kurze Anleitung über die Syntax zum editieren.

Ausführlich ist die Syntax auf der DokuWiki Seite beschrieben:

https://www.dokuwiki.org/syntax

Im Editor gibt es auch eine Toolbar mit der wichtigsten Syntax:

https://www.dokuwiki.org/toolbar

Wenn ihr noch nie ein Wiki bearbeitet habt, dann können wir ja in einem der nächsten Treffen eine kurze Anleitung geben. Editieren ist nicht schwer, man muss sich nur trauen!   Big Grin

Drucke diesen Beitrag

  AREDN Setup für Ulm
Geschrieben von: DM4AB - 13-03-2023, 01:24 - Forum: AREDN für Ulm - Keine Antworten

Frequenz:


Dienste:

Gedanken zur Frequenz (WLAN Kanal)

Die Frequenzen, die wir für unser AREDN Netzwerk in Ulm verwenden wollen, dürfen nicht mit bestehenden Amateurfunk-Diensten und anderen bestehenden Anwendungen kollidieren. Nachdem Nutzerzugänge für das HAMNET oft auch in 2.4 GHz WLAN Bereich realisiert werden (und es sowieso schon sehr viele 2.4 GHz WLAN Hotspots gibt), bietet sich für unser AREDN Mesh 5 GHz als beste Wahl an. Lokale Zugangspunkte können dann wieder in 2.4 GHZ Technik realisiert werden.

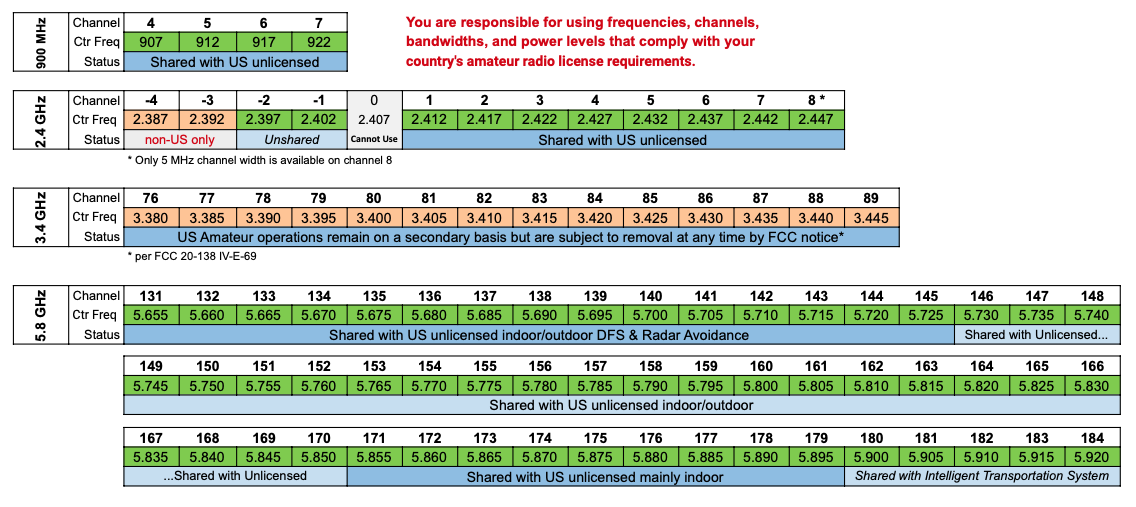

Der US-amerikanische 5GHz WLAN Frequenzplan (gespeichert von hier) zeigt verfügbare Kanäle zwischen Kanal 131 (5.644 GHz) und 184 (5.920 GHz).


Die WLAN Frequenzen 5GHz in Deutschland reichen von Kanal 36 (5.180 GHz) bis Kanal 64 (5.320 GHz), von Kanal 100 (5.500 GHz) bis Kanal 140 (5.700 GHz) und von Kanal 149 (5.745 GHz) bis Kanal 165 (5.825 GHz), Kanalraster jeweils "+4". (siehe dazu wikipedia). Der oberste Bereich des 5GHz WLAN Bandes ist allerdings für Geräte mit geringer Reichweite vorgesehen.

Wie erkennbar wird, sind in Europa im 5GHz WLAN fähigen Bereich keine Nutzer oberhalb Kanal 165 (+4) vorgesehen.

Das 6cm Amateurfunkband umspannt den Bereich von 5.650 GHz (=Kanal 131) bis 5.850 GHz (=Kanal 171, Bandplan). Dort ist der Bereich 5.830...5.850 GHz für Satelliten Downlink vorgesehen.

Daraus folgt, dass für unsere AREDN Netze typisch eine Frequenz im obersten Bandbereich des 6cm Amateurfunkbandes verwenden sollten, und nachdem wir maximal den Downlinkempfang eines Satelliten stören würden, bieten sich generell die Kanäle 169 und 171 an (1 Kanal --> 10MHz Frequenzunterschied).


Dienst MeshChat
Das ist kein originaler Dienst, der integriert in der AREDN Software vorliegt, sondern er muss bei Bedarf zusätzlich installiert werden. So lange keine großen Datenmengen verschickt werden könnend ie Daten auf dem Mesh-Node gespeichert werden. Dafür sind wohl 500kB Speicher reserviert, wenn das Package zusätzlich installiert wurde.
Die Speicherung ist nur im RAM d.h. flüchtig bei Stromausfall.
Siehe auch https://forum.amateurfunk-ulm.de/showthread.php?tid=8



Tunnel
Siehe auch https://forum.amateurfunk-ulm.de/showthread.php?tid=13

Drucke diesen Beitrag

  P14 Grundeinstellungen der Nodes
Geschrieben von: DF7PE - 13-03-2023, 01:16 - Forum: Software - Antworten (2)

Folgende AREDN Node Einstellungen haben wir aktuell im Setup eingestellt:

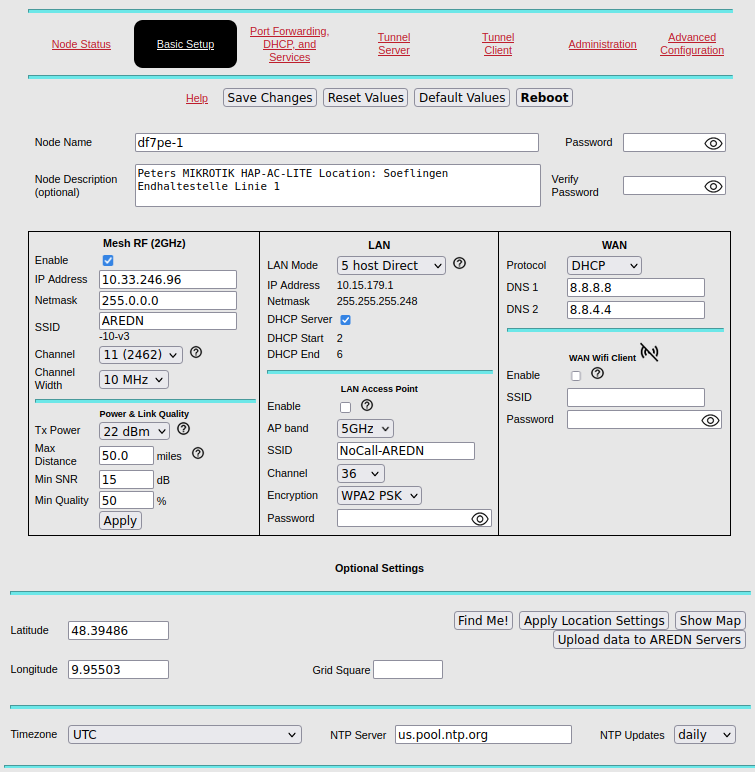

Basic Setup
Die Maske kann unterschiedlich ausfallen je nach Router und ob die 2,5GHz und 5GHz unterstützt werden




Port Forwarding, DHCP, and Services
Advertised Services: Hier müssen die Service eingetragen werden die im Mesh Netz erreichbar sein sollen, z.B. MeshChat
DHCP Address Reservations: Einschränkung der zu vergebenden DHCP Adressen hinter den Router
Port Forwarding: Hier können Ports von der WAN Seite an Server hinter dem Router weitergereicht werden.
DNS Aliases: Hier Adress Aliase eintragen von Servern hinter dem Router die im Mesh Netz bekannt sein sollen. Z.B. der Server df7pe-xubuntu




Tunnel Server
Eigentlich nur eine Notlösung da der Tunnel über das Internet geht und im Notfall nicht zur Verfügung steht aber eine tolle Sache zum mit der SW das Laufen zu lernen. Ihr müsst an den Tunnelbetreiber eine Mail schicken mit eurem Node Namen. Der trägt den Tunnel dann eine und schickt euch die Zugangsdaten.



Tunnel Client
Hier könnt ihr die Daten vom Tunnel Server Betreiber eintragen um euch mit dem Tunnel zu verbinden




Administration
Hier kann neue Firmware aufgespielt werden und Pakete installiert werden z. B MeshChat






Beispiel für eine Tunnel Server Mail mit den Daten die im Tunnel Server Client eingetragen werden:

Betreff: AREDN Tunnel Connection
Your connection details:
Name: df7pe-1
Password: xxx
Network: 172.31.90.216
Server address: foschum.dyn.cc
--

Drucke diesen Beitrag

  Tunnel zum verteilten Basteln
Geschrieben von: DK2FK - 12-03-2023, 23:32 - Forum: Experimente - Keine Antworten

Falls sich noch jemand per Tunnel mit dem P14 AREDN verbinden möchte (um sich z.B. schon von zuhause mit dem System vertraut zu machen) kann sich gerne bei mir und Peter DF7PE melden. Dazu brauchen wir euren Node-Namen (der sollte nicht länger als 12 (andere sagen 22) Zeichen sein). Danach werden wir euch die Einstellungen für euren Knoten schicken.

Mein Knoten ist aktuell meistens nur abends online (wenn ich was daran mache), Peters ziemlich durchgehend.

Mehrere "gemeshte" tunnel haben wir noch nicht getestet, das wäre vielleicht auch noch mal interessant.

Drucke diesen Beitrag

  AREDN "Flash-Party" am 13.03.2023 in DL0ARD
Geschrieben von: DK2FK - 12-03-2023, 23:16 - Forum: Ankündigungen - Keine Antworten

Hallo,

wir (Karin DO8KK, Ulrich DC3AX, Alexander DC2FA, und ich) möchten uns am 13.03.2023 ab 19:00 Uhr in der Klubstation DL0ARD treffen um praktisch AREDN Router zu flashen (Karin und Ulrich haben 2 LiteBeam AC Gen2) und praktische Erfahrungen im Meshen und mit verschiedenen Diensten zu sammel. Alexander stellt den Pausenraum zu Verfügung, so dass wir auch genügend Platz haben.

Wer Interesse hat dabei zu sein - oder auch so etwas weiterbasteln möchte, ist gerne eingeladen dabei zu sein.

73' Fabian.

Drucke diesen Beitrag
